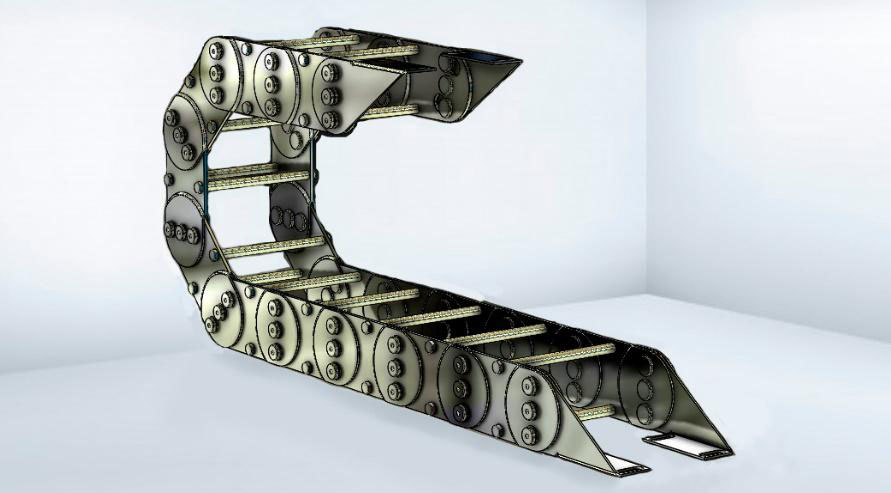

Стальные кабеленесущие цепи

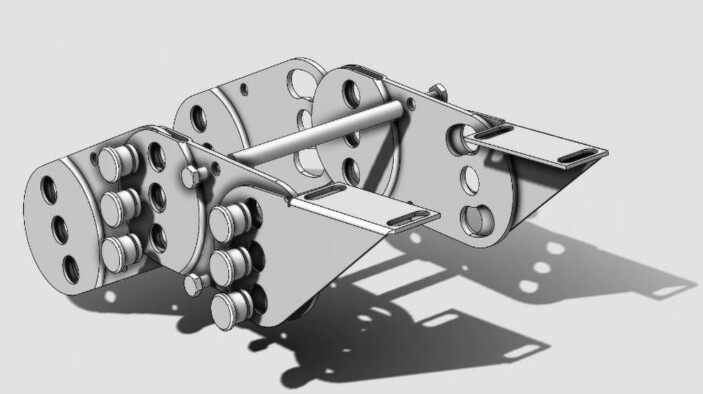

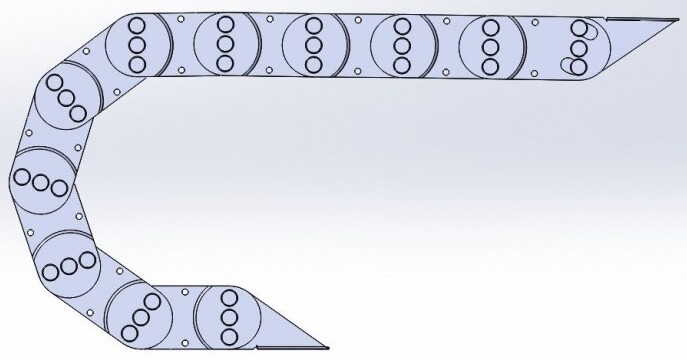

Стальные гибкие кабель-каналы предназначены для использования в тяжелых условиях эксплуатации, а также высоких механических нагрузках. Чрезвычайная прочность звеньев металлического кабель-канала достигается за счет многослойной сварной конструкции, а их подвижность и надежность работает с помощью специальной шарнирной многокомпонентной конструкцией с специальными осями и стопорными кольцами. Предлагаем ознакомиться с номенклатурой стальных кабельных цепей производства компании ООО «ПромТехнологии».
Серия СКЦ 031
Серия СКЦ 046
Серия СКЦ 058
Серия СКЦ 072
Стальные кабеленесущие цепи серия СКЦ 031
Материал боковых пластин – листы из оцинкованной или нержавеющей стали тол-щиной 1,5 мм, сваренные между собой. Материал соединительных планок – оцинкованная сталь. Соединяются с боковыми пластинами болтами.
● Не уступают в качестве европейскиманалогам;
● Имеют жесткую конструкцию за счетстальных планок;
● Изготовление ширины с шагом 5 мм;
● Легко разбирать и собирать;
● Возможно изготовление скользящеготипа для больших длин перемещения.
Примеры заказа
R | 100 | 125 | 150 | 200 | 250 | 300 |
H | 250 | 300 | 350 | 450 | 550 | 650 |
h | 150 | 200 | 250 | 350 | 460 | 550 |

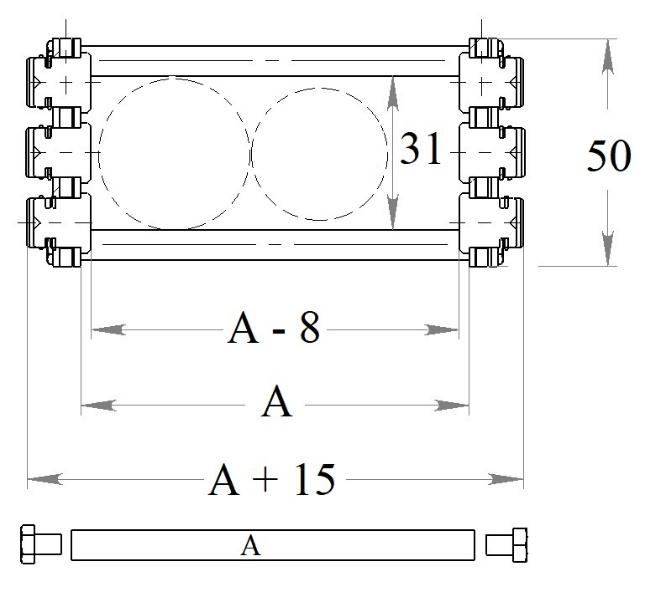

«А» - длина планки
«А-8» - нутренняя ширина
«А+15» - Наружная ширина
«R» - Радиус загиба
Стальные кабеленесущие цепи серия СКЦ 046
Материал боковых пластин – листы из оцинкованной или нержавеющей стали тол-щиной 2 мм, сваренные между собой. Материал соединительных планок – нержавеющая сталь. Соединяются с боковыми пластинами болтами.
● Не уступают в качестве европейскиманалогам;
● Имеют жесткую конструкцию за счетстальных планок;
● Изготовление ширины с шагом 5 мм;
● Легко разбирать и собирать;
● Возможно изготовление скользящеготипа для больших длин перемещения.

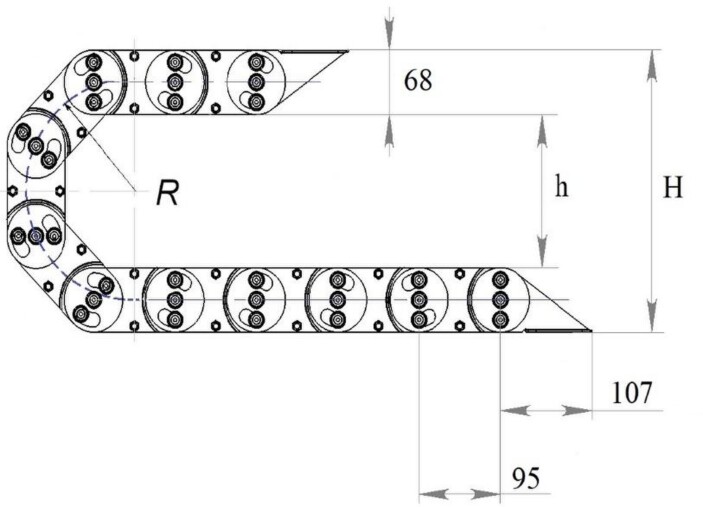

Примеры заказа
R | 130 | 150 | 200 | 250 | 300 |
H | 328 | 358 | 468 | 568 | 668 |
h | 192 | 232 | 332 | 432 | 532 |

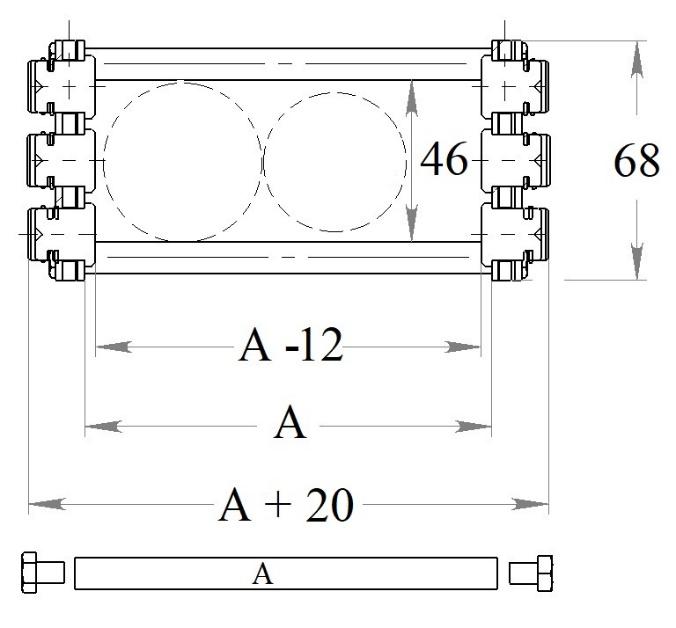

«А» - длина планки
«А-12» - нутренняя ширина
«А+20» - Наружная ширина
«R» - Радиус загиба
Стальные кабеленесущие цепи серия СКЦ 058
Материал боковых пластин – листы из оцинкованной или нержавеющей стали тол-щиной 2 мм, сваренные между собой. Материал соединительных планок – нержавеющая сталь. Соединяются с боковыми пластинами болтами.
● Не уступают в качестве европейскиманалогам;
● Имеют жесткую конструкцию за счетстальных планок;
● Изготовление ширины с шагом 5 мм;
● Легко разбирать и собирать;
● Возможно изготовление скользящеготипа для больших длин перемещения.
Примеры заказа
R | 130 | 200 | 250 | 300 | 400 |
H | 384 | 484 | 584 | 684 | 684 |
h | 216 | 316 | 416 | 516 | 516 |
«А» - длина планки
«А-12» - нутренняя ширина
«А+20» - Наружная ширина
«R» - Радиус загиба

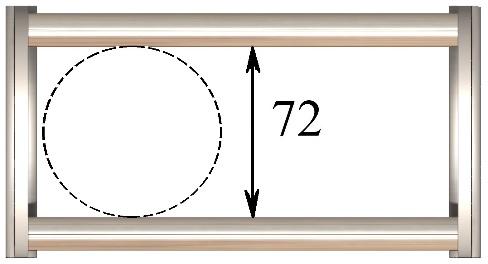

Стальные кабеленесущие цепи серия СКЦ 072
Материал боковых пластин – листы из оцинкованной или нержавеющей стали тол-щиной 2,5 мм, сваренные между собой. Материал соединительных планок – нержавеющая сталь. Соединяются с боковыми пластинами болтами.
● Не уступают в качестве европейскиманалогам;
● Имеют жесткую конструкцию за счетстальных планок;
● Изготовление ширины с шагом 5 мм;
● Легко разбирать и собирать;
● Возможно изготовление скользящеготипа для больших длин перемещения.

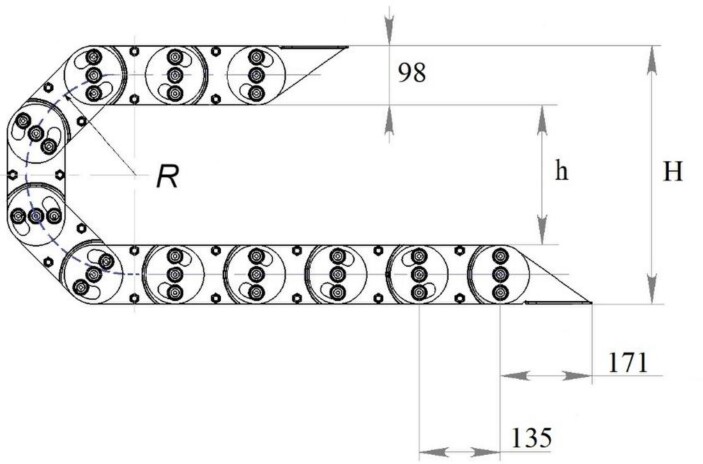

Примеры заказа
R | 250 | 300 | 350 | 400 | 450 | 500 |
H | 598 | 698 | 798 | 898 | 998 | 1098 |
h | 402 | 502 | 602 | 702 | 802 | 902 |
«А» - длина планки
«А-12» - нутренняя ширина
«А+20» - Наружная ширина
«R» - Радиус загиба
Стальные кабеленесущие цепи ПромТехнологии

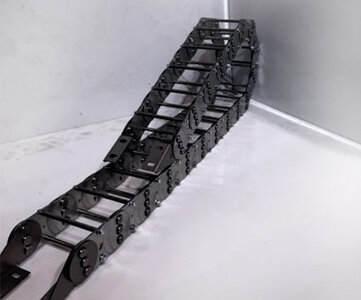

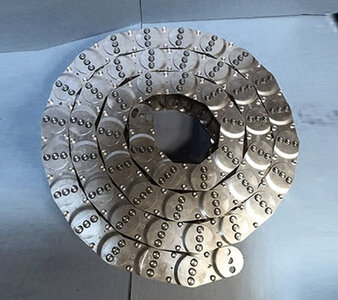

Стальные кабеленесущие цепи (оцинкованная или нержавеющая сталь) предназначены для использования в тяжелых условиях эксплуатации, а также при высоких механических нагрузках.
| Тип |  |  |  |  |
| СКЦ 031 | 31 | 50-300 | 85 | 100, 125, 150, 200, 250, 300 |
| СКЦ 046 | 46 | 50-500 | 95 | 130, 150, 200, 300, 400 |
| СКЦ 058 | 58 | 50-500 | 115 | 200, 250, 300, 350, 400 |
| СКЦ 072 | 72 | 50-500 | 135 | 250, 300, 400, 500 |
| СКЦ 105 | 105 | 120-150 | 180 | 250, 300, 350, 375, 400, 450, 500 |
Чрезвычайная прочность звеньев металлического кабель канала достигается за счет многослойной сварной конструкции, а их подвижность и надежность работает с помощью специальной шарнирной многокомпонентной конструкцией с специальными осями и стопорными кольцами.
Прочные металлические гибкие кабель каналы серии СКЦ, изготовленные ООО ПКФ «ПромТехнологии» обладают следующими преимуществами:
• Выдерживают высокие механические нагрузки и тяжелые условия эксплуатации
• Звенья энергоцепи изготавливаются из оцинкованной или нержавеющей стали соединенные между собой специальными осями
• Имеют большую длину самоподдержки при высоких нагрузках
• Имеют съемные верхние и нижние перемычки
• Большой температурный диапазон эксплуатации
• Простая и быстрая замена поврежденных участков кабель канала без его полного демонтажа
• Ширина звена с шагом 1мм
• Возможно изготовление стальной кабеленесущей цепи закрытого типа (стальная лента)
Размеры зависят от ширины и высоты внутренней части и от радиуса изгиба энергоцепи.
Перекатная цепь для автоподъёмников, станков, кранового оборудования или других механизмов может быть изготовлена в двух вариантах:
• Открытом – даже такая конфигурация снижает воздействие на кабели внешних факторов и защищает проложенные линии от повреждения;
• Закрытом – дополнительно защищает от стружки и инородных тел.
Важно понимать, что перекатная цепь для автовышек или станков подбирается с учетом типа оборудования и его конфигурации. Иногда установка закрытой системы является единственно возможным вариантом для защиты кабельных систем и их продуктивной эксплуатации.
Особенности выбора
При покупке ключевым параметром является именно размер перекатной цепи. Необходимо ориентироваться на два момента:
Вид кабелей, которые будут прокладываться – их диаметр, количество, возможный радиус изгиба, тип изоляционных материалов. По этим критериям выбирается внутреннее сечение цепи (ее высота и ширина) и радиус изгиба.
Ограничения по наружным размерам – для каналов, которые располагаются в тесном пространстве, имеется ограничение по возможной внешней ширине. Она зависит от параметров направляющей системы, которая имеется в механизме.
Стальная кабеленесущая цепь подходит для использования:
• Кабельная перекатная цепь (гусянка ) для автомобильных вышек и подъемников АПТ-17, АПТ-18, ПСС-131, АП-17, АП-18 , АПТ-28, АПТ-32, АПТ-35, АПТ-50, АГП-14, АГП-22, АГП-28, Socage, Comet, Cela, Manotti, Palfinger, Aichi, Dasan и другие.
• Кабелеукладочная цепь для крана манипулятора (КМУ) Hiab 160Т, Hiab 190ТМ, DONGYANG 2036, DONGYANG 2037, HORYONG 216, HORYONG 217, HOTOMI 1030, HOTOMI 1036, HOTOMI 2656, KANGLIM 2056, KANGLIM 2057, SOOSAN 866, SOOSAN 867.
• Кабель-канал для буровой установки (БКУ) и ямобуров.

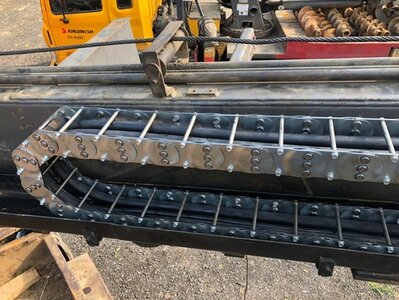

• Кабелеукладчик для установок ГНБ
• Металлический кабель канал для металлообрабатывающих станков
