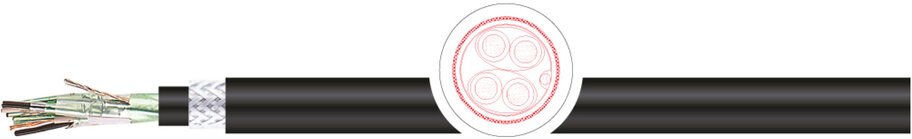

Кабель для передачи данных TKD INDUCOM-ARCTIC RE-H(St)HSWAH-fl PIMF



Применение:
Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и влажных помещениях, внутри и снаружи, а также для прокладки в земле. При прокладке в земле обязательно соблюдение строительных норм.

Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел.
• Маслостойкий согл. ICEA S-73-532/NEWA WC 57-2004
• Внутренняя оболочка и броня из стальной оцинкованной проволоки обеспечивает защиту от механических воздействий.
• Для искробезопасных установок зона 1+2 группы II согласно IEC 60079-14.
• Стойкость к УФ-излучению согл. UL 1581 Sektion (секция) 1200.
• Не распр. горение согл. IEC 60332-1-2 и IEC 60332-3-24 (Cat. C) и IEC 60332-3-22 ( Cat. A).
• Повышеная холодоустойчивость согласно IEC 60811-1-4.
• Не содержит галогенов соотв. IEC 60754-1.

Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)HSWAH-fl PIMF
проводник:
медный многопроволочный
структура:
7-ми проволочный согласно DIN VDE0295 кл. 2 соотв. IEC
60228 кл. 2
изоляция
безгалогенный компаунд, холодостойкий
маркировка жил
в паре отдельные жилы одноцветные, с цифрами, жила A:
черная, жила B:белая, в триаде: жила А: белая, жила В:
красная, жила С:черная, жилы А и С с цифрами
способ скрутки
послойный повив пар
экран
пары/ триады в алюм. фольге (PiMf/TiMf) с подложным
вспом. луженым проводником 0,6мм
контактная защита
полиэстеровая пленка 23 μm
цвет внутренней оболочки
безгалогенный компаунд, холодостойкий
общий экран
оцинкованая стальная круглая проволока, PET фольга
внешняя оболочка:
безгалогенный компаунд, холодостойкий, черный или синий RAL 5015
номинальное напряжение
500 В
испытательное напряжение
2 кВ
Cопротивление проводника
0,5mm²: макс.36,7 Ω/km; 0,75mm²: max.25,0 Ω/km; 1,0 mm²: макс.18,5 Ω/km; 1,3mm²: макс.14,2 Ω/km; 1,5mm²: макс.12,3 Ω/km
сопротивление изоляции
мин. 100 MΩ x км при 20 °C
Допустимые токовые
нагрузки
согл. DIN VDE, см. табл. технических указаний
Емкость
≤ 1,0 мм²: макс.190 нФ/км; ≥ 1,3 мм²: макс. 200 нФ/км
индуктивность
около 1 mH/км
пр.электрические свойства
L/R свойства: 0,5mm²:макс.25 μH/Ω; 0,75mm²:макс.25 μH/Ω; 1,0mm²:макс.25 μH/Ω; 1,3mm²:макс.40 μH/Ω; 1,5mm²:макс.40 μH/Ω
Мин. радиус изгиба
неподвижно
10 х диаметр
температура стационарно:
-60 °C / +50 °C, при прокладке -30 °C / + 50 °C
безгалогенность
да, согл. IEC 60754-1
свойства изоляции
IEC 60332-1-2, IEC 60332-3-24 (Cat. C) und IEC 60332-3-22
(Cat. A)
маслостойкость
ICEA S-73-532 / NEMA WC57-2004

Примечание:
• Соответсвует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению")
• По запросу возможно изготовление конструкций с водоблокирующей лентой.
• Стандарт EN 50288-7.

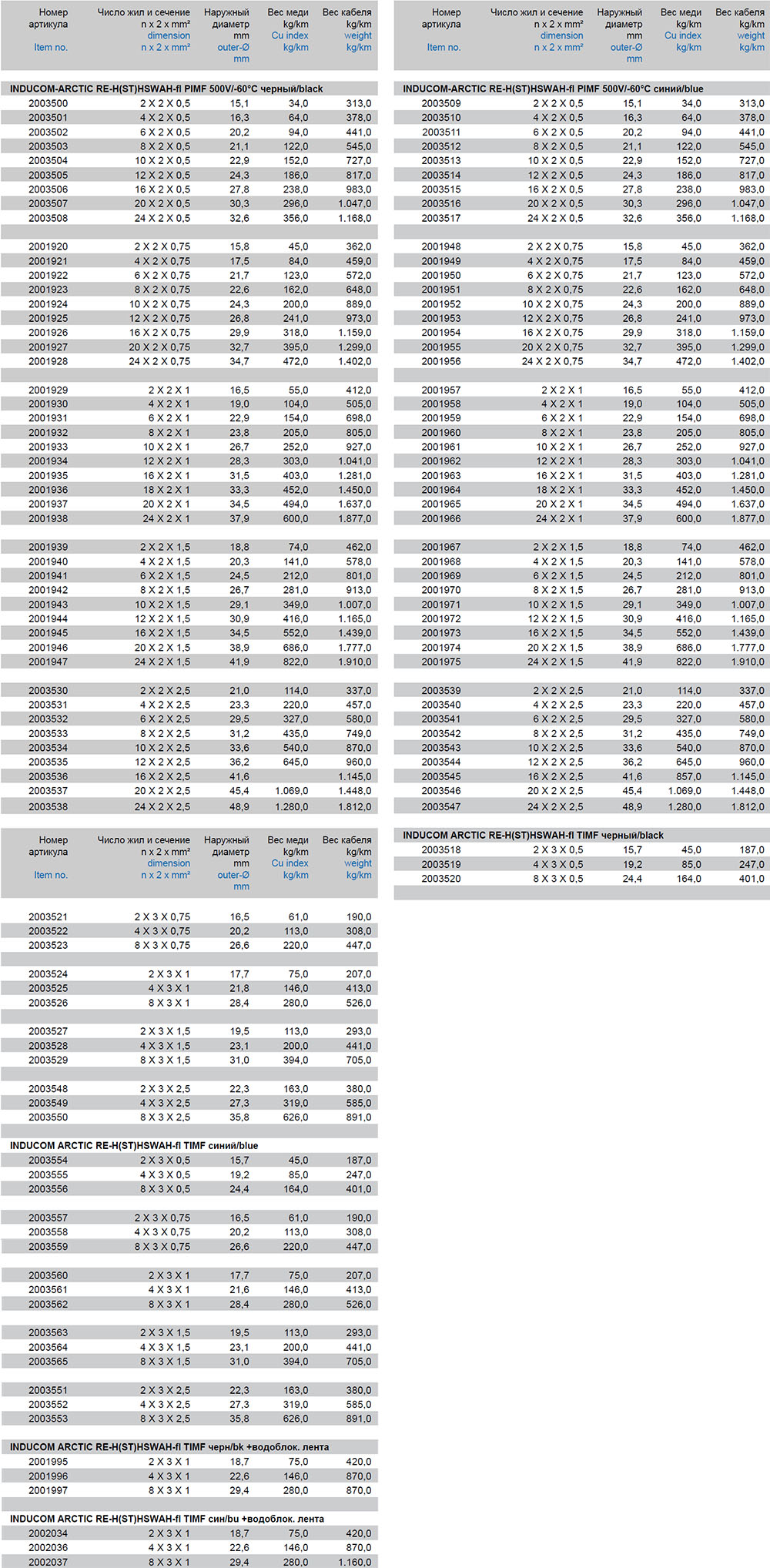

Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)HSWAH-fl PIMF

Модели кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)HSWAH-fl PIMF:
2003500, 2003501, 2003502, 2003503, 2003504, 2003505, 2003506, 2003507, 2003508, 2001920, 2001921, 2001922, 2001923, 2001924, 2001925, 2001926, 2001927, 2001928, 2001929, 2001930, 2001931, 2001932, 2001933, 2001934, 2001935, 2001936, 2001937, 2001938, 2001939, 2001940, 2001941, 2001942, 2001943, 2001944, 2001945, 2001946, 2001947, 2003530, 2003531, 2003532, 2003533, 2003534, 2003535, 2003536, 2003537, 2003538, 2003509, 2003510, 2003511, 2003512, 2003513, 2003514, 2003515, 2003516, 2003517, 2001948, 2001949, 2001950, 2001951, 2001952, 2001953, 2001954, 2001955, 2001956, 2001957, 2001958, 2001959, 2001960, 2001961, 2001962, 2001963, 2001964, 2001965, 2001966, 2001967, 2001968, 2001969, 2001970, 2001971, 2001972, 2001973, 2001974, 2001975, 2003539, 2003540, 2003541, 2003542, 2003543, 2003544, 2003545, 2003546, 2003547, 2003518, 2003519, 2003520, 2003521, 2003522, 2003523, 2003524, 2003525, 2003526, 2003527, 2003528, 2003529, 2003548, 2003549, 2003550, 2003554, 2003555, 2003556, 2003557, 2003558, 2003559, 2003560, 2003561, 2003562, 2003563, 2003564, 2003565, 2003551, 2003552, 2003553, 2001995, 2001996, 2001997, 2002034, 2002036, 2002037
