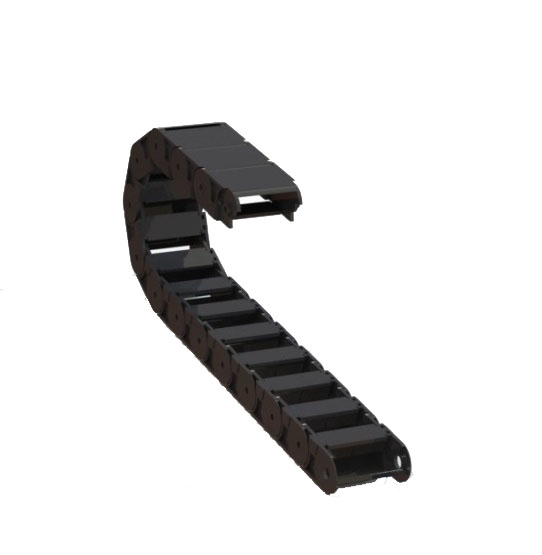

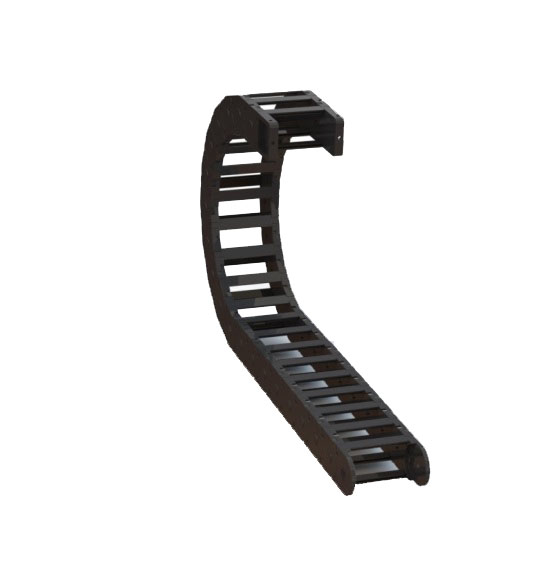

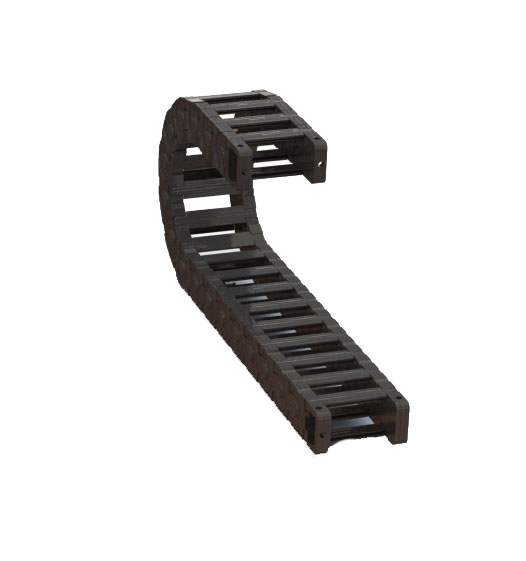

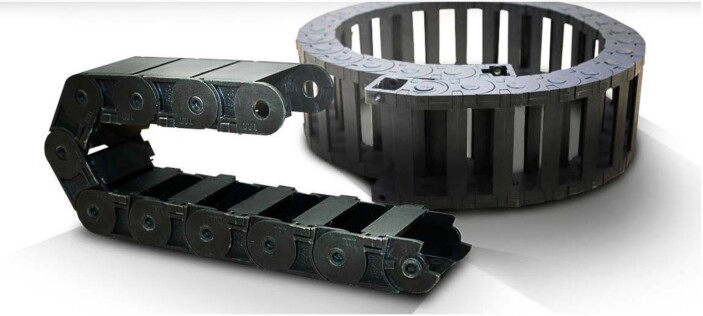

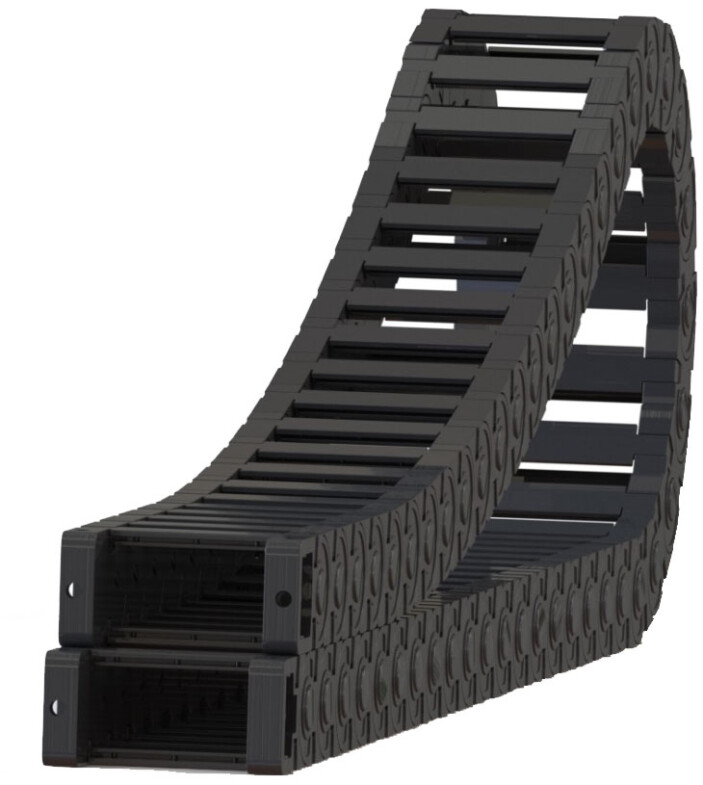

Гибкие кабель-каналы

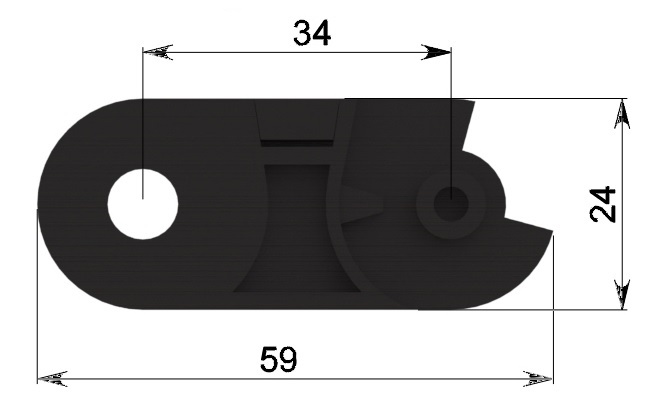

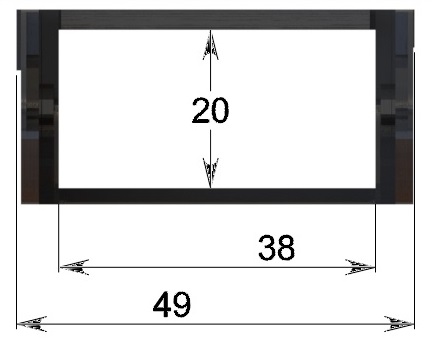

Технические характеристики для самонесущей цепи КЦ018

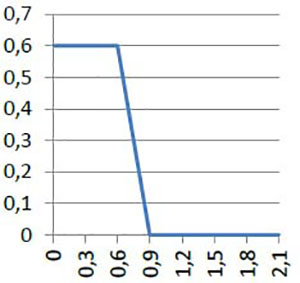

Диаграмма нагрузки самонесущей цепи
Дополнительная нагрузка, кг/м

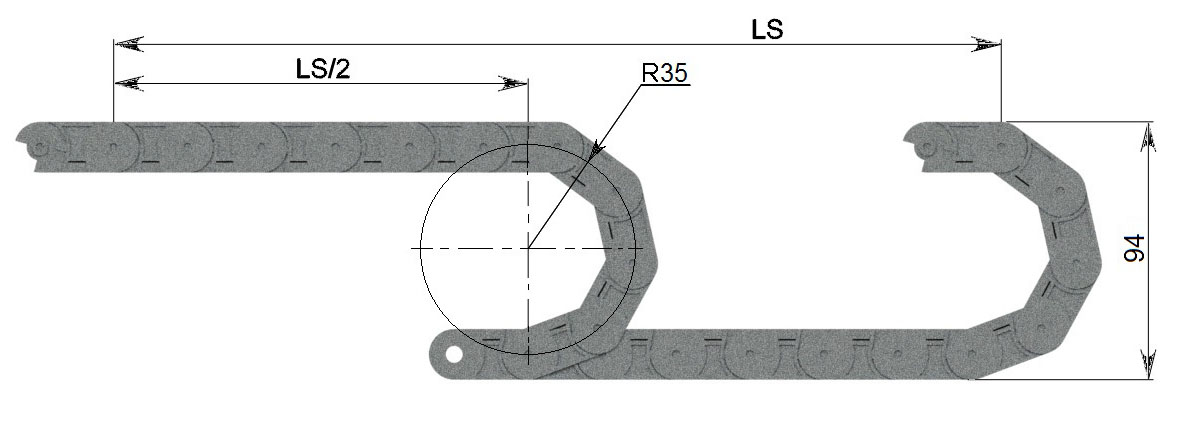

L=LS/2+𝜋𝜋𝑅𝑅
L – длина цепи LS2 - половина длины перемещения цепи
R – радиус изгиба цепи
Если значения параметров цепи LS/2 выходят за пределы диаграммы самонесущей мощности, возникает необходимость использования дополнительных поддерживающих роликов, для того чтобы обеспечить необходимую длину
LS2 MAX самонесущая длина, м

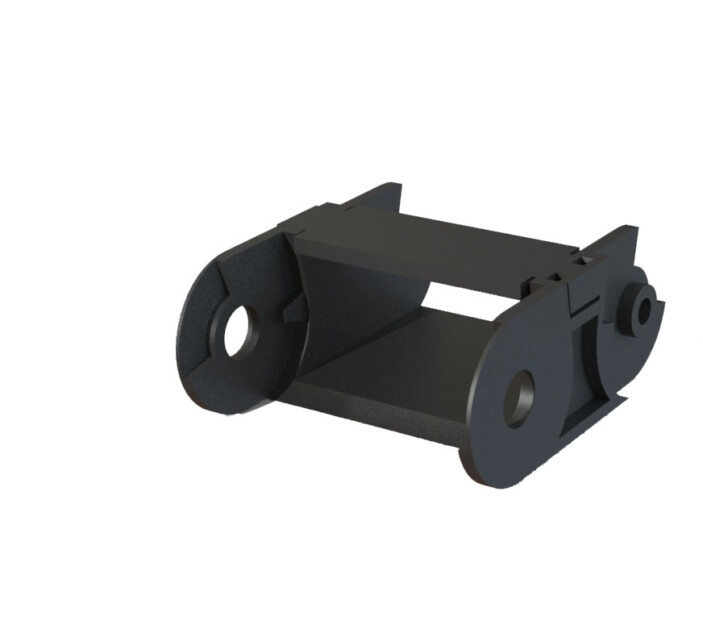

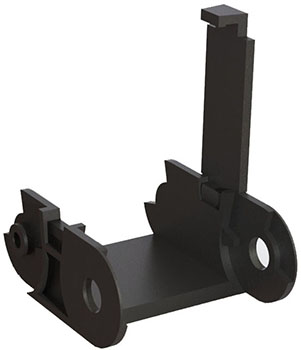

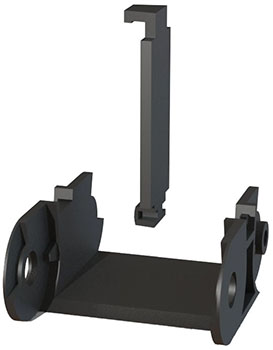

Способ демонтажа планки соединительной
Откидывающаяся планка соединительная обеспечивает возможность быстрого доступа к необходимому участку кабеля
После достижения планкой соединительной вертикального положения возможно ее удаление из посадочного места по указанному направлению
Демонтаж планки соединительной производится без дополнительного инструмента

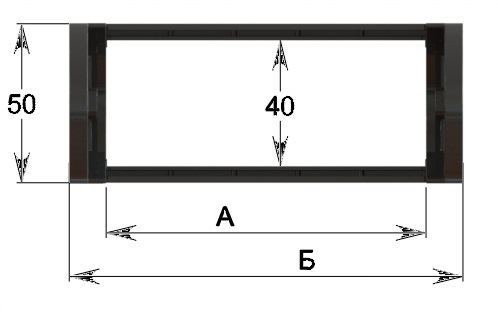

Технические характеристики для самонесущей цепи КЦ025
Б, мм | масса цепи, кг/м |
| 225 | 1,89 |
| 175 | 1,67 |
| 150 | 1,54 |
| 125 | 1,44 |
| 100 | 1,28 |
| 80 | 1,2 |
| 60 | 1,12 |

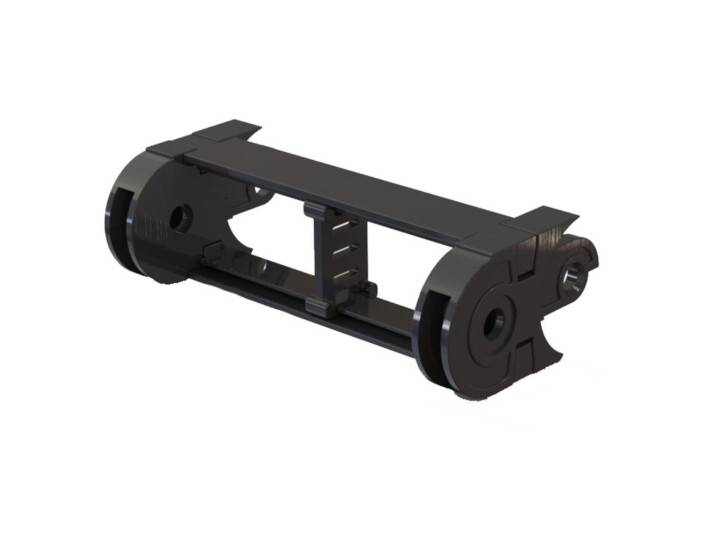

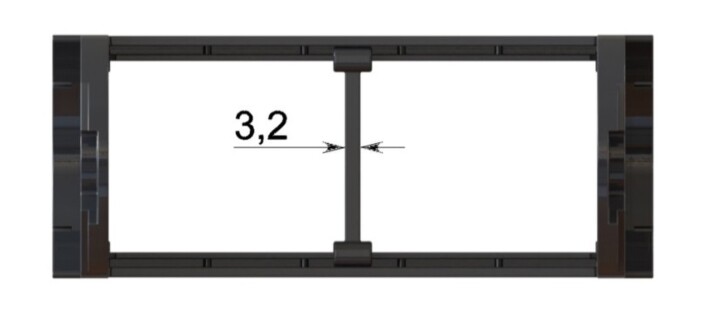

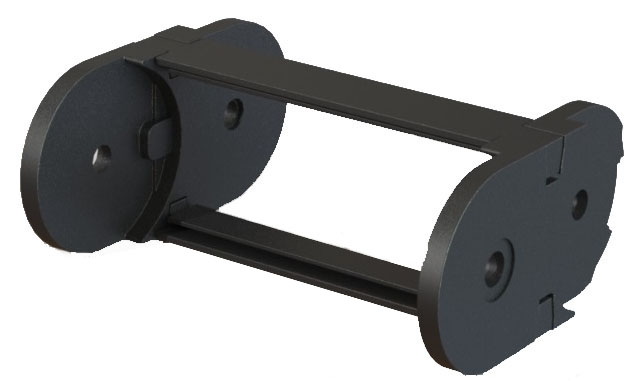

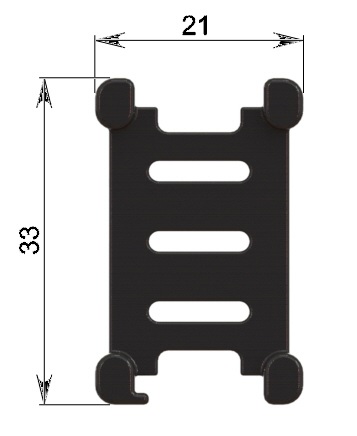

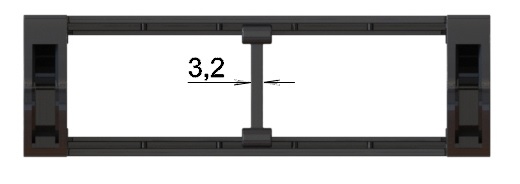

Присутствует возможность необходимого перемещения разделительной перегородки

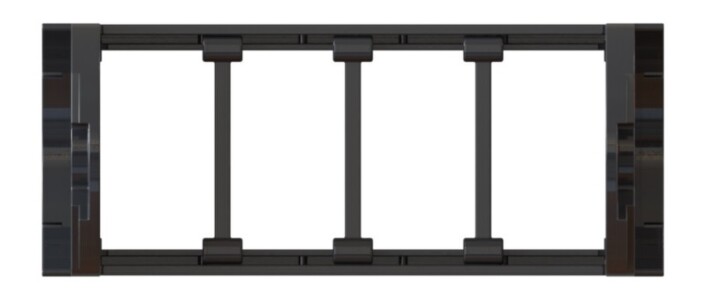

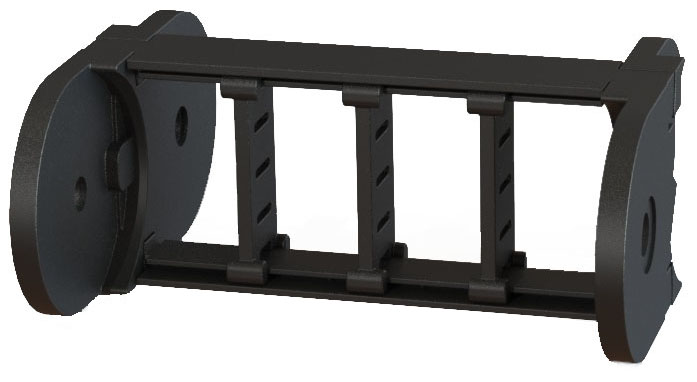

Разделительная перегородка позволяет поделить пространство кабель-канала на необходимое количество потоков
Способ демонтажа планки соединительной
Для быстрого доступа к поврежденному фрагменту кабеля предусмотрена возможность демонтажа планки соединительной на любом участке цепи кабель-канала

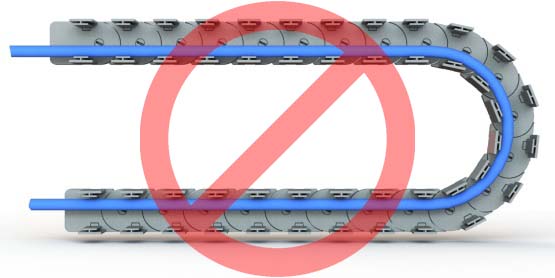

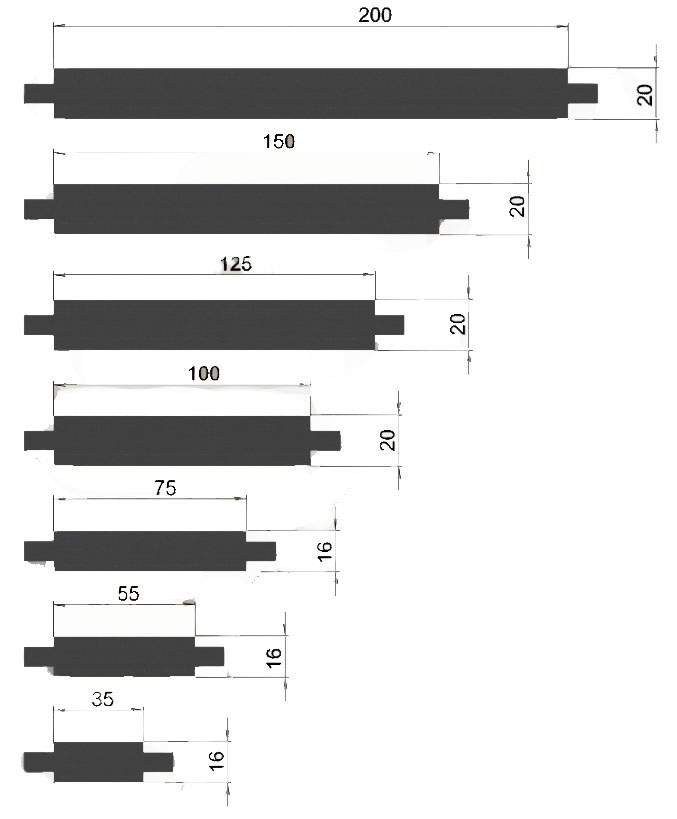

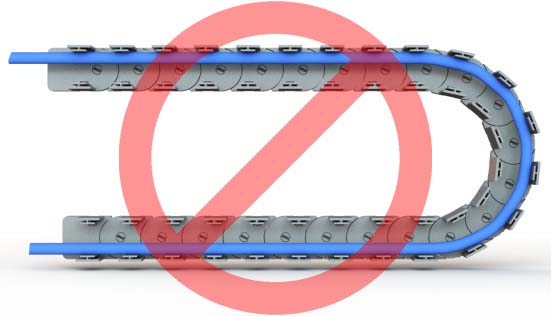

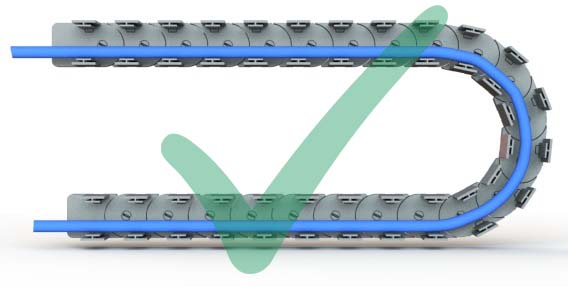

Варианты позиционирования кабеля в кабель-канале:
Технические характеристики для самонесущей цепи КЦ025
Диаграмма нагрузки самонесущей цепи

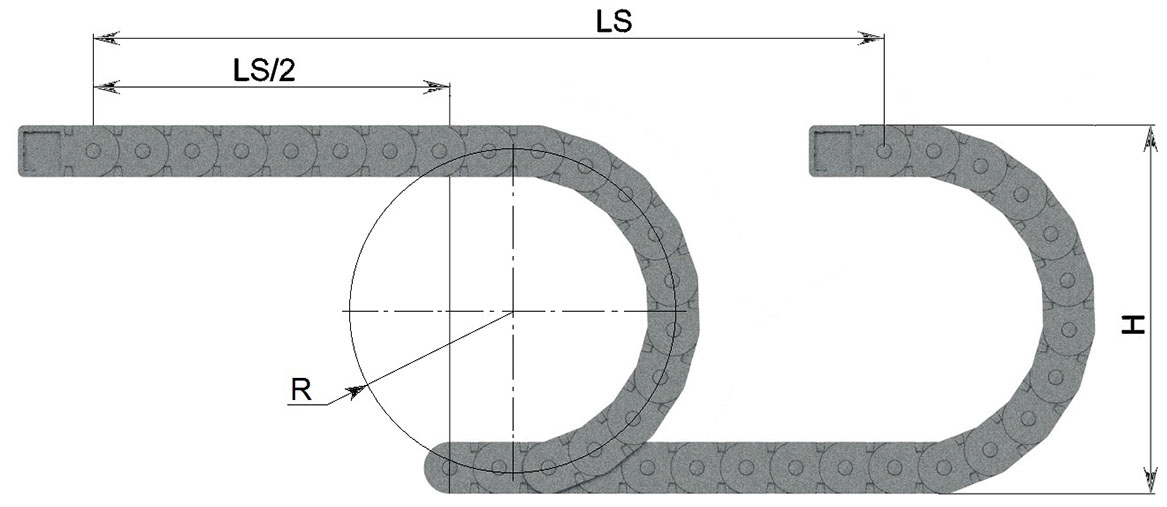

Основные геометрические характеристики цепи
Дополнительная нагрузка, кг/м
Тип кабель-канала | Размеры, мм | |
R | H | |
КЦ 025 | 70 | 177 |
| 90 | 217 | |
| 120 | 277 | |
| 150 | 337 | |
LS2 MAX самонесущая длина, м
Если значения параметров цепи LS/2 выходят за пределы диаграммы самонесущей мощности, возникает необходимость использования дополнительных поддерживающих роликов, для того чтобы обеспечить необходимую длину перемещения.

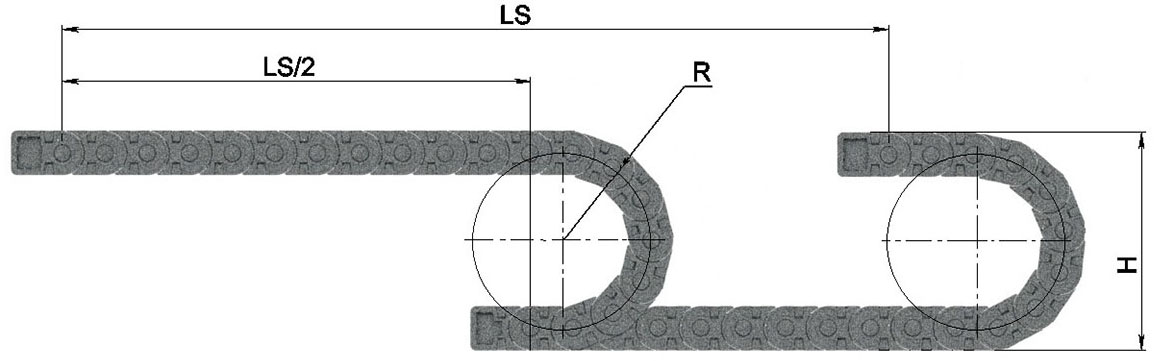

L – длина цепи LS2 - половина длины перемещения цепи
R – радиус изгиба цепи
Н – габаритный размер цепи при изгибе

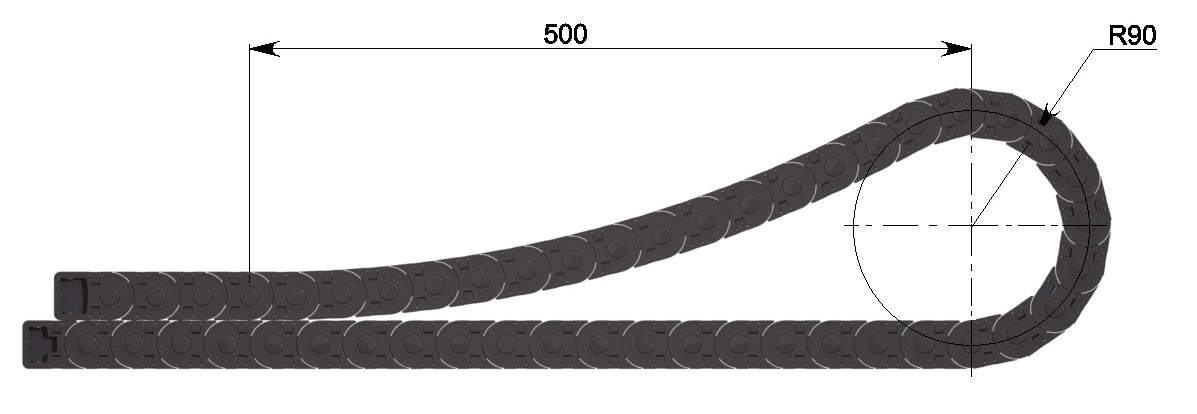

Исполнение кабель-канала КЦ025 с радиусом изгиба цепи 90 мм
Возможно дополнительное исполнение кабель-канала КЦ025, при котором контакт подвижной верхней и неподвижной нижней части цепи происходит на расстояние 500 мм от центра радиуса изгиба.
Преимущества исполнения:
- самоскользящяя цепь
- материал повышенного качества
Скольжение верхней части цепи по нижней части кабель-канала

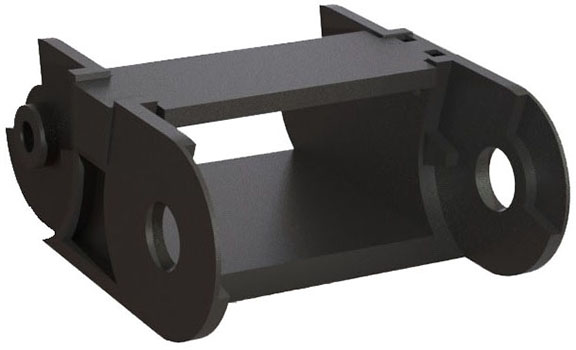

Технические характеристики цепи КС025

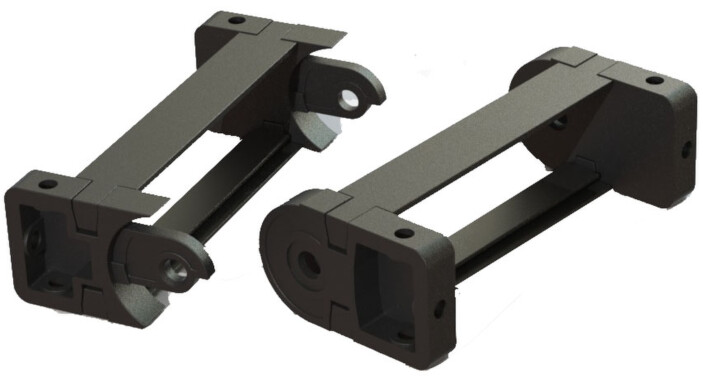

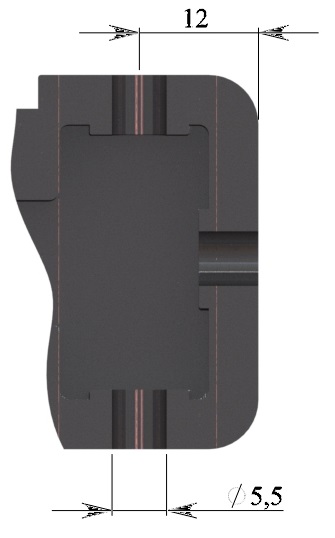

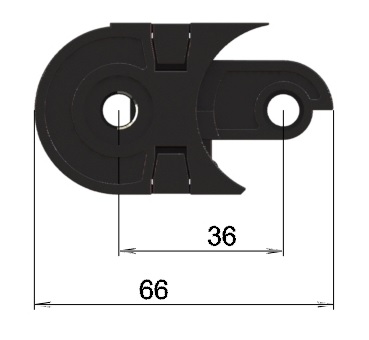

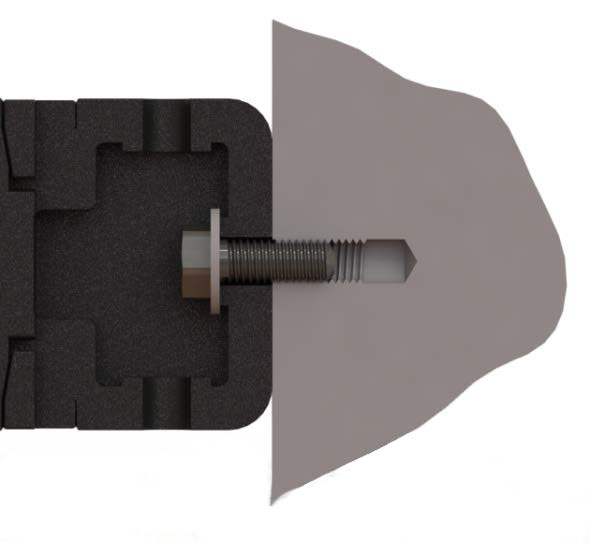

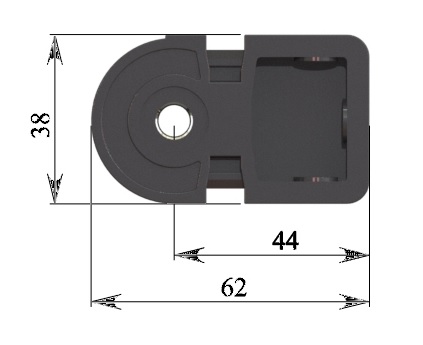

В каждом концевом соединителе предусмотрено по 3 монтажных отверстия, позволяющих спозиционировать цепь кабель-канала в необходимое положение
Концевые соединители служат для крепления обоих концов цепи к оборудованию

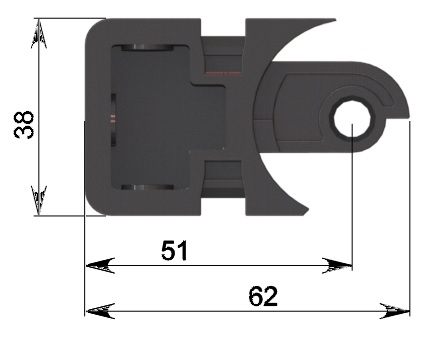

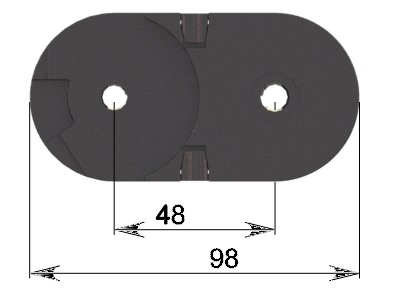

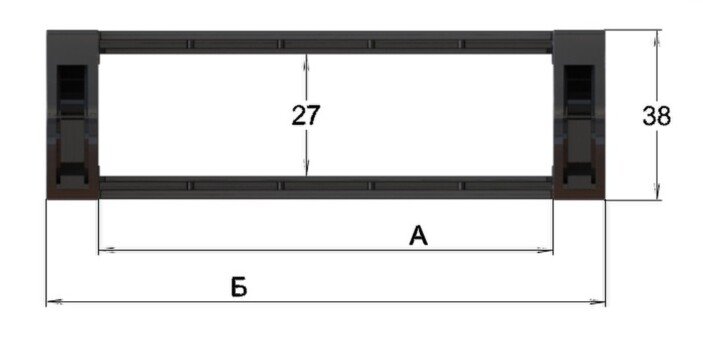

Технические характеристики цепи КЦ038
Б, мм | Масса цепи, кг/м |
| 225 | 2,13 |
| 175 | 1,97 |
| 150 | 1,89 |
| 125 | 1,8 |
| 100 | 1,68 |
| 80 | 1,62 |
| 60 | 1,56 |
Технические характеристики для самонесущей цепи КЦ038
Диаграмма нагрузки самонесущей цепи
Основные геометрические характеристики цепи
Дополнительная нагрузка, кг/м
LS2 MAX самонесущая длина, м
Если значения параметров цепи LS/2 выходят за пределы диаграммы самонесущей мощности, возникает необходимость использования дополнительных поддерживающих роликов, для того чтобы обеспечить необходимую длину перемещения.
Тип кабель-канала | Размеры, мм | |
R | H | |
КЦ 038 | 155 | 360 |
| 205 | 460 | |
L – длина цепи LS2-половина длины перемещения цепи
R – радиус изгиба цепи
Н – габаритный размер цепи при изгибе

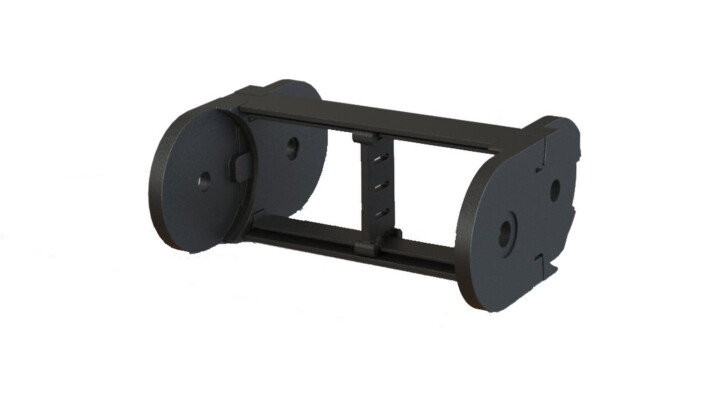

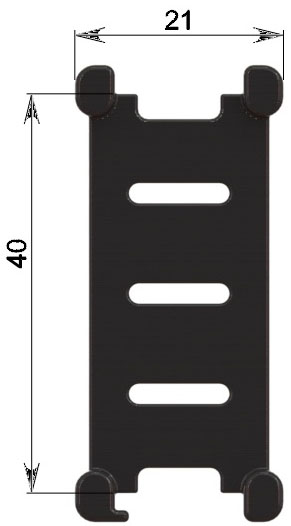

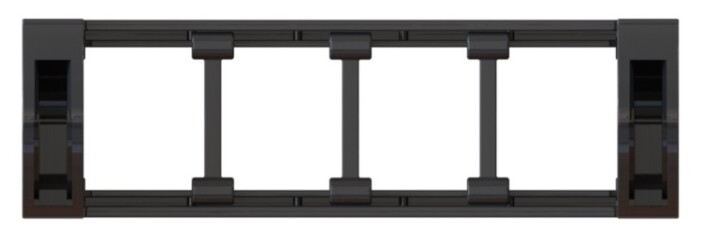

Разделительная перегородка кабель- канала КЦ038 имеет возможность необходимого перемещения
Разделительная перегородка позволяет поделить пространство кабель-канала на необходимое количество потоков
