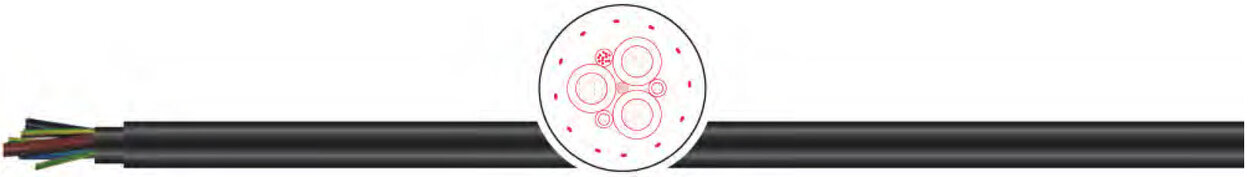

Кабель TKD TROMMELFLEX KSM-S (N)SHTÖU-J, TROMMELFLEX KSM-S (N)SHTÖU-J + FO



Применение:
Барабанный кабель с защитой от скручивания используется в случае необходимости частой намотки и размотки с нагрузкой скручивания и/или одновременной тяговой нагрузкой, при принудительном управлении транспортными средствами с помощью проводов. Применяется для прокладки в сухих и влажных помещениях, под открытым небом, на строительных площадках, производственных и сельскохозяйственных предприятиях.

Особенности:
• Отсутствие кремнийорганической резины (при производстве).
• Cкорость намотки до 180 м/мин.
• Между внутренней и внешней оболочкой находится текстильная оплетка.
• Длительная нагрузка при растяжении макс. 20 Н/мм2.
• В случае высоких механических нагрузок, особенно при высоком динамическом растягивающем усилии, допустимые нагрузки на кабель должны определяться индивидуально в каждом конкретном случае.
• Передача данных без помех по оптическим волокнам.

Характеристики кабеля TKD TROMMELFLEX KSM-S (N)SHTÖU-J, TROMMELFLEX KSM-S (N)SHTÖU-J + FO
проводник:
медный многопров. FO: тип волокна 62,5/125 μ
структура
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5.
изоляция:
спец. резиновый компаунд; FO: с гелем в PЕТР трубке из спец. термопластичного компаунда
маркировка жил
согл. VDE 0293-308 цветные с зелено-желтой
общая скрутка
послойный повив жил, FO-элементы в промежутках между отдельными проводниками
материал вн.оболочки
специальный резиновый компаунд специальный
внешняя оболочка
резиновый компаунд
цвет оболочки
черный цвет
маркировка
да
номинальное напряжение
Uo/U: 0,6/1 кВ
испытательное напряжение
4 кВ
Допустимые токовые нагрузки
согласно DIN VDE, смотри таблицу технических указаний
пр.электрические свойства
оптоволокно при 850 нм: затухание: 3,3 дБ/км
пропускная способность: ≥ 200 MГц x км диафрагма:
0.27 ± 0.02 показатель преломления: 1,497
оптоволокно при 1300 нм: затухание: 0,9 дБ/км
пропускная способность: ≥ 500 MГц x км диафрагма:
0.27 ± 0.02 показатель преломления: 1,493
Мин. радиус изгиба неподвижно:
согл. DIN VDE 0298 часть 3
Мин. радиус изгиба подвижно:
согл. DIN VDE 0298 часть 3
температура стационарно
-40 °C / +80 °C
температура подвижно
-40 °C / +80 °C
макс. температура на
проводнике
+90 °C
свойства изоляции
самозатухающая, не распространяет горение согл.
DIN EN 60332-2-1
маслостойкость
согласно EN 60811-2-1
стандарт
согласно DIN VDE 0250

Примечание:
• Соответствует директиве по RoHS.
• Кабель соответствует директиве 2006/95/EС (Директива по низкому напряжению).
• Возможна поставка кабеля определенного цвета и размера по запросу.
• Возможна поставка кабельных акксесуаров.

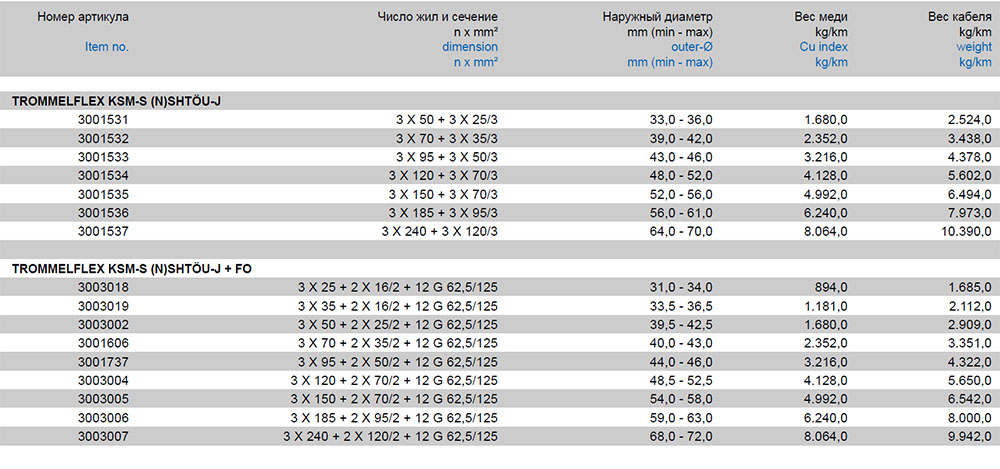

Характеристики кабеля TKD TROMMELFLEX KSM-S (N)SHTÖU-J, TROMMELFLEX KSM-S (N)SHTÖU-J + FO

Модели кабеля TKD TROMMELFLEX KSM-S (N)SHTÖU-J, TROMMELFLEX KSM-S (N)SHTÖU-J + FO:
3001531, 3001532, 3001533, 3001534, 3001535, 3001536, 3001537, 3003018, 3003019, 3003002, 3001606, 3001737, 3003004, 3003005, 3003006, 3003007
