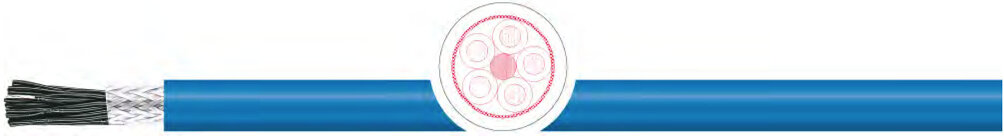

Кабель для передачи данных TKD ELITRONIC-OZ-CY EB LIYCY-OZ



Применение:
Используется исключительно для искробезопасных установок в измерительной технике и технике управления, для передачи импульсов и данных, а также в качестве кабеля подключения для установки вызова и приема, там, где могут быть высокочастотные помехи. Применяется для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется в сухих и влажных помещениях, но не для прокладки в земле. Используется на открытом воздухе с УФ-защитой.

Особенности:
• Для искробезопасных установок.
• Степень защиты от воспламенения "i" согл. VDE 0165.
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• При защите от воспламенения "i", энергия в цепи должна быть на таком уровне, чтобы не возникало никаких способных к воспламенению искр, электрических дуг и высоких температур. Кабель можно использовать только в определенном диапазоне напряжения < 50В AC соответственно < 75В DC, не попадает под директиву 2006/95/EC-CE по низкому напряжению.

Характеристики кабеля для передачи данных TKD ELITRONIC-OZ-CY EB LIYCY-OZ
проводник:
медный многопроволочный
структура:
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
изоляция
ПВХ
маркировка жил
В соотв. DIN VDE 0293, черные жилы с белой
цифровой маркировкой, без желто-зеленой жилы
способ скрутки
послойный повив пар с оптимальными шагами
скрутки
общий экран
медная луженая оплетка, плотность покрытия ок.
85%
внешняя оболочка:
ПВХ
цвет оболочки:
синий, RAL 5015
номинальное напряжение
Uo/U: 300/500 В (см. особенности)
испытательное напряжение:
3 кВ
Cопротивление проводника
согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5
сопротивление изоляции
не менее 20 MΩ x км
Допустимые токовые
нагрузки
согл. DIN VDE, см. табл. технических указаний
Емкость
жила/жила ок. 120 нФ/км; жила/экран ок. 160 нФ/км
Мин. радиус изгиба
неподвижно
до 12 мм Ø 5 x диаметр кабеля; > 12 мм Ø 7,5 x
диаметр кабеля
Мин. радиус изгиба подвижно:
до 12 мм Ø: 10 x диаметр кабеля; до 20 мм Ø: 15 x
диаметр кабеля; > 20 мм Ø: 20 x d
температура стационарно:
-30 °C / +80 °C
температура подвижно:
-5 °C / +70 °C
свойства изоляции
самозатухающая, не распространяет горение, согл.
IEC 60332-1
стандарт:
на основе DIN VDE 0245 и 0250

Примечание:
• Соответствует директиве RoHS.
• Отсутствие кремнийорганической резины (при производстве).
• Рекомендуется для электромагнитной совместимости (ЭМС).
• Возможна поставка кабеля: ÖPVC-JZ-YCY EB, ELITRONIC ®-CY EB (DIN47100),

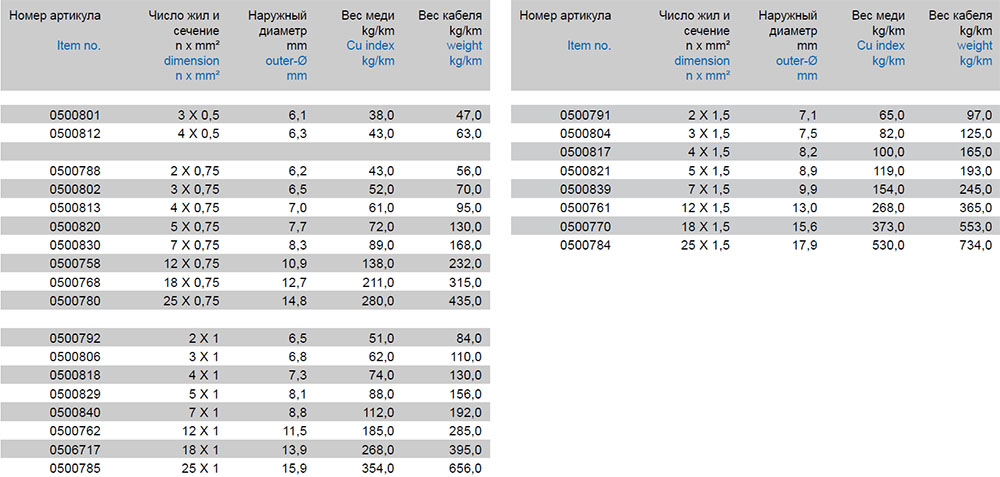

Характеристики кабеля для передачи данных TKD ELITRONIC-OZ-CY EB LIYCY-OZ

Модели кабеля для передачи данных TKD ELITRONIC-OZ-CY EB LIYCY-OZ:
0500801, 0500812, 0500788, 0500802, 0500813, 0500820, 0500830, 0500758, 0500768, 0500780, 0500792, 0500806, 0500818, 0500829, 0500840, 0500762, 0506717, 0500785, 0500791, 0500804, 0500817, 0500821, 0500839, 0500761, 0500770, 0500784
